Choisir une roue à réaction revient à vérifier cinq critères : le moment cinétique que la mission doit stocker, le couple nécessaire aux manœuvres, le budget de masse et de puissance, le niveau de microvibrations toléré par la charge utile, et la durée de vie que la roue doit garantir.
Voici comment aborder chacun d’eux.
Quelle roue à réaction Comat pour votre mission ?
Comat propose deux gammes de roues à réaction, qui couvrent les satellites de 10 à 1 000 kg :

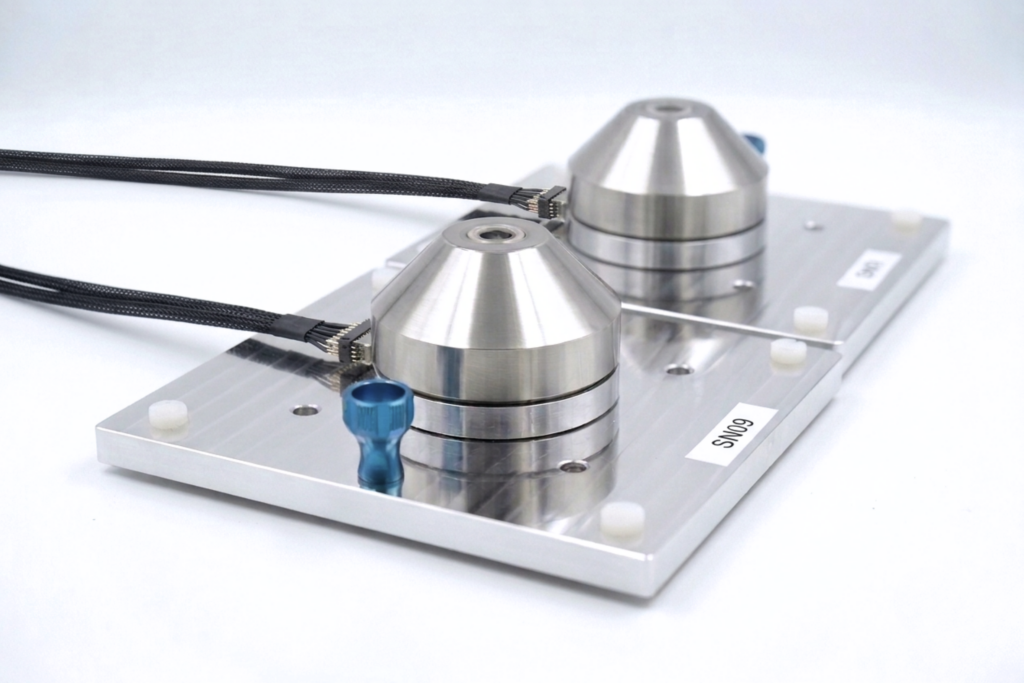

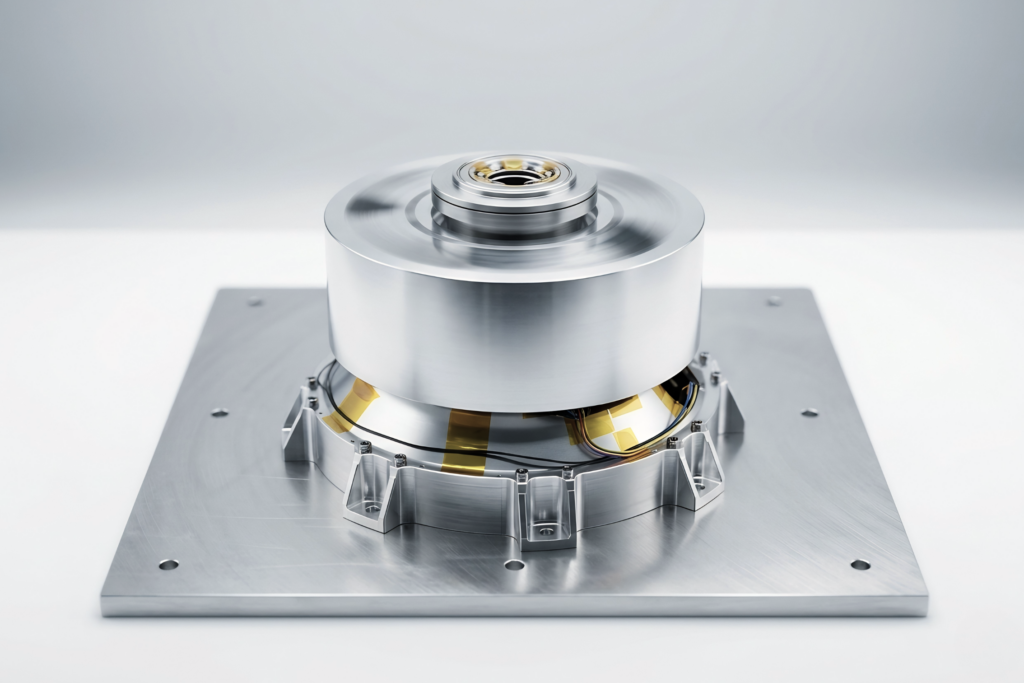

Light Series:
20 mNms à 2 Nms, pour les satellites de 10 à 200 kg. Elle répond aux besoins des petits satellites et des constellations, où la compacité, la masse et la consommation sont décisives.
Heavy Series:
6 à 50 Nms, pour les satellites de 200 à 1 000 kg. Elle s’adresse aux plateformes plus lourdes et aux missions agiles qui demandent une forte capacité de stockage du moment cinétique.
1. Commencer par le moment cinétique (Nms)
La capacité de stockage du moment cinétique est le premier paramètre de dimensionnement. Elle détermine la quantité de perturbations que la roue peut absorber avant de saturer et de devoir être dé-saturée. En orbite, le satellite subit en permanence de petits couples extérieurs : traînée atmosphérique en orbite basse, pression de radiation solaire, gradient de gravité, dipôle magnétique résiduel. La roue stocke le moment accumulé par ces couples entre deux phases de désaturation.
Cette capacité conditionne aussi les performances de basculement : pour pointer rapidement une nouvelle cible, la roue doit échanger suffisamment de moment avec la plateforme. En première approche, plus l’inertie du satellite est grande et plus la mission est agile, plus la capacité requise est élevée.
2. Vérifier le couple pour l’agilité
Le couple définit la vitesse à laquelle la roue peut faire tourner le satellite. Une mission d’observation de la Terre qui vise de nombreuses cibles par orbite a besoin de plus de couple qu’une plateforme de télécommunications qui maintient une attitude stable.
Moment cinétique et couple sont deux exigences distinctes : une roue peut stocker beaucoup de moment tout en délivrant un couple modeste, et inversement.
3. Respecter le budget de masse, de volume et de puissance
Sur un petit satellite, chaque kilogramme et chaque watt comptent. Comparez la masse et l’encombrement des roues candidates, leur consommation en régime établi à vitesse nominale et leur puissance crête en phase d’accélération. N’oubliez pas l’électronique : selon la conception, l’électronique de pilotage est intégrée à la roue ou fournie dans un boîtier séparé.
4. Évaluer les micro-vibrations
Un volant d’inertie en rotation génère de petites vibrations, liées au balourd résiduel et au comportement des roulements. Pour l’imagerie haute résolution, les communications laser ou les instruments scientifiques, ce bruit peut dégrader les performances. Demandez des mesures de microvibrations sur toute la plage de vitesse, pas seulement des valeurs nominales.
5. Faire de la durée de vie un critère de choix
Une roue à réaction fonctionne en continu pendant toute la mission. Sa durée de vie dépend surtout des roulements et de la lubrification, du profil de vitesse et du nombre de passages par la vitesse nulle. Privilégiez les fournisseurs capables de présenter des résultats d’essais de qualification et de durée de vie, ainsi qu’un héritage en vol sur des missions comparables.
Chez Comat, les essais sont au cœur de la conception : chaque roue est pensée pour durer plus longtemps que la mission qu’elle sert.
6. Anticiper la configuration et la redondance
Trois roues suffisent pour contrôler trois axes, mais la plupart des missions embarquent quatre roues en configuration pyramidale. Si une roue tombe en panne, les trois autres assurent toujours le contrôle complet. Ce choix influe sur le nombre d’unités à acheter, et donc sur l’importance de la capacité de production du fournisseur.
Questions fréquentes
Trois roues suffisent pour contrôler les trois axes. La plupart des missions en embarquent quatre, en configuration pyramidale, pour conserver un contrôle complet en cas de panne d’une roue.
Le moment cinétique (en Nms) indique la quantité de moment que la roue peut stocker avant de saturer. Le couple (en mNm) indique la vitesse à laquelle elle peut modifier l’attitude du satellite.
Elle atteint sa vitesse maximale et ne peut plus absorber de perturbations. Le satellite évacue alors le moment stocké grâce à des magnétocoupleurs ou à des propulseurs : c’est la désaturation.
